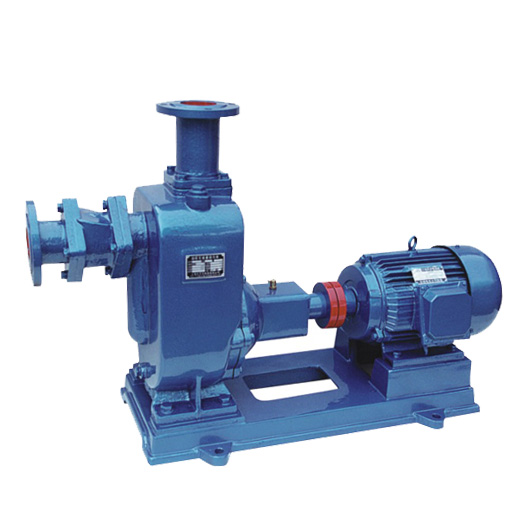

ZW自吸式無堵塞排污泵概述：
ZW自吸排污泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象 一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體，可廣泛 適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等 化工介質最理想的雜質泵.ZW自吸排污泵與國內同類產品相比，具有結構簡單、
自吸性能好、排污能力強、高效節能，使用維修方便等特點，在排污泵系列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。
[1]
ZW自吸式無堵塞排污泵使用范圍：
1環境溫度≤45℃，介質溫度≤60℃。
2.介質PH值鑄鐵泵為6～9，不銹鋼泵為2～13。
3.通過顆粒最大直徑為泵口徑的60%，纖維長度為口徑的5倍。
4.介質比重不超過1240千克/立方米
5.自吸高度不能超過規定值4.5-5.5米，吸入管長度為10米。
性能參數：
型號 | 轉速 r/min | 電機功率 KW | 流量 m/h | 揚程 m | 效率 % |
25ZW8-15 | 2900 | 1.5 | 8 | 15 | 55 |
32ZW10-20 | 2900 | 2.2 | 10 | 20 | 55 |
40ZW15-30 | 2900 | 3 | 15 | 30 | 60 |
50ZW10-20 | 2900 | 2.2 | 10 | 20 | 58 |
50ZW15-30 | 2900 | 3 | 15 | 30 | 60 |
65ZW30-18 | 1450 | 4 | 30 | 18 | 60 |
65ZW20-30 | 2900 | 5.5 | 20 | 30 | 60 |
65ZW25-40 | 2900 | 7.5 | 25 | 40 | 55 |
80ZW40-16 | 1450 | 4 | 40 | 16 | 62 |
80ZW80-35 | 2900 | 15 | 80 | 35 | 62 |
80ZW50-60 | 2900 | 22 | 50 | 60 | 55 |
100ZW100-15 | 1450 | 7.5 | 100 | 15 | 65 |
100ZW80-20 | 1450 | 7.5 | 80 | 20 | 65 |
100ZW100-30 | 2900 | 22 | 100 | 30 | 60 |
100ZW80-60 | 2900 | 37 | 80 | 60 | 58 |
100ZW80-80 | 2900 | 45 | 80 | 60 | 55 |
125ZW180-14 | 1450 | 15 | 180 | 14 | 60 |
150ZW200-15 | 1450 | 15 | 200 | 15 | 63 |
150ZW400-20 | 2900 | 55 | 400 | 20 | 60 |
200ZW300-18 | 1450 | 37 | 300 | 18 | 65 |
250ZW400-22 | 1450 | 55 | 400 | 22 | 68 |
結構
編輯序號 | 部件名稱 | 序號 | 部件名稱 |
|
1 | 進口接管 | 5 | 葉輪 |
|
2 | 進口單向閥 | 6 | 機械密封 |
|
3 | 出水接管 | 7 | 軸承座 |
|
4 | 泵體 | 8 | 泵軸 |
|
故障解決
自吸排污泵故障現象 | 自吸排污泵故障原因分析 | 自吸排污泵故障排除方法 |
自吸式排污泵不出水 | 泵體內未加儲液或儲液不足 | 加足 |
吸入管路漏氣 | 消除管路漏氣現象 |
|
電壓過低 | 調整電壓 |
|
吸程過高或吸入管路太長 | 降低吸程或縮短管路 |
|
機械密封泄漏過大 | 修理或更換 |
|
自吸式排污泵出水不足 | 因使用不當，葉輪流道或吸入管路被堵塞 | 消除堵塞物 |
葉輪磨損嚴重 | 更換葉輪 |
|
功率不足轉速太低 | 調整至額定轉速 |
|
自吸式排污泵噪音、振動過大 | 底腳不穩 | 加固 |
軸承磨損嚴重 | 更換軸承 |
|
泵與電機主軸不同軸 | 調整同軸度 |
|
自吸式排污泵軸承溫度過高 | 潤滑脂變質或干燥 | 更換潤滑脂 |
軸承損壞 | 更換 |
|
自吸式排污泵泄漏 | 聯接螺栓松動 | 固緊 |
密封件磨損 | 更換 |
|
訂貨說明
1.自吸式無堵塞排污泵產品名稱及型號；
2.自吸式無堵塞排污泵規格口徑；
3.自吸式無堵塞排污泵產品流量；
4.自吸式無堵塞排污泵產品揚程；
5.自吸式無堵塞排污泵產品功率；
6.自吸式無堵塞排污泵使用介質；
7.自吸式無堵塞排污泵產品材料；
使用事項
1.吸入管路越短越好，最長不超過10M。
2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
3.自吸泵第一次使用，仍需將泵腔灌滿水。
4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
