設備組成

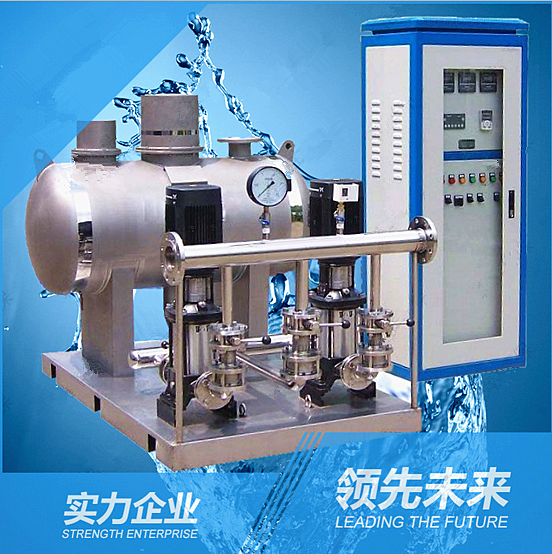

整套設備由穩流罐、真空抑制器、變頻調速水泵機組、壓力傳感器、變頻控制柜、倒流防止器（可選）、消毒裝置（可選）、小流量保壓罐（可選）等組成。從市政管網引來的進水管直接連接到穩流罐的進水口，穩流罐的出水口通過消毒裝置后連接到加壓泵組的進水管，加壓機組的出水管與用戶用水管連接，直接向用戶管網供水。 [3]
工作原理
穩流罐式無負壓供水設備與市政管網直接連接，在市政管網剩余壓力的基礎上串聯疊壓供水。 （1）變頻恒壓供水：當市政管網供水量大于用戶用水量時，穩流罐式無負壓供水設備變頻恒壓供水，此時穩流罐中存儲一定量的承壓水。
（2）消除負壓：當用戶用水量增加導致市政管網與穩流罐連接處壓力下降，當壓力降低到相對壓力0以下時，在穩流罐中形成負壓，真空抑制器的進氣閥門打開，大氣進入穩流罐。此時，穩流罐相當于一個具有自由液面的開口水箱，壓力與大氣相同，負壓被消除。水位下降到設定值時，液位控制器將控制信號傳遞給變頻控制柜中的控制系統，控制加壓機組停止工作，用戶停水；當用戶用水量減小時，穩流罐中水位上升，氣體從真空抑制器排氣閥門排除，壓力恢復正常后，加壓機組重新自動啟動，恢復供水。
（3）停水停機功能：當市政管網停水時，加壓機組在液位控制器控制下自動停止運行，市政管網供水恢復后，自動啟動重新恢復正常供水。
（4）小流量休眠功能：用戶不用水或用水量很小時設備自動進入休眠狀態(停機)并保持供水壓力，用戶恢復用水時系統自動喚醒，恢復正常供水。
（5）停電繼續供
水是人類的生命的源泉，人類生存不可一日無水。
隨著我國城鎮化水平面的不斷提高，城市人口急劇增加，城市居民住宅的不斷擴建與改造，住宅樓層不斷加高，城市面積不斷擴大，原有市政管網的壓力日顯不足，大部分地區普遍存在著用水高峰期高層供水壓力過低，高層用用戶用水困難。所以大部分建筑增設二次加壓設備，修建蓄水池和高位水箱，能過水泵二次加壓供水，但這種傳統二次加壓設備存在投資大、水源容易受二次污染等許多缺點。
我公司開發生產的 WB型無負壓供水設備是可以串接在市區政管網上給用戶進行二次加壓的一種給水設備不需要建造蓄水池、高位水箱、，直接串接在市政管網上，設備正常運行時不會對市政管網形成負壓（吸水），完全符合我國《城市供水條例》的要求，可以充分利用市政管網原有壓力，采用變頻調速給水方式節能效果顯著。推向市場以后深受方大用戶的青睞。
|
